LBX8110 LBXシリーズ
IoTエッジコンピュータ
-
品名
LBX8110
-
コード
11S-LBX8110
-
標準価格
オープンプライス
-
JANコード
4907940130858
-
発売日
2023年9月7日発売
-
同梱品
スタートアップマニュアル
※別途オプション品をご購入ください。
LBX8110は、OSにLinuxを搭載し、設備・機器との通信やエッジコンピューティング処理などのアプリケーションを本体に組み込むことができます。ユーザ独自のIoTエッジコンピュータを実現し、新たなサービスやビジネスモデルの創造を可能にします。
製品特長
Debian11（Linux OS）搭載
堅牢で信頼性の高いDebian11を搭載しています。アプリケーションを自由に設計・開発し、LBX本体に搭載することで様々な機器の操作やソリューションの実現が可能です。
また、基本的な設定についてはWeb設定ツールが用意されており、簡単に設定を行うことができます。
NXP i.MX 8M Plus搭載
Arm Cortex-A53（1.6GHz）クアッドコアのプロセッサ「i.MX 8M Plus」を採用しています。NPU搭載(※)で高効率なエッジAIや機械学習等の処理を高速かつ省電力で実行することができます。
(※)ファームウェアアップデートにより対応予定
豊富な搭載メモリ
2GBのメインメモリ、20GBのオンボードストレージを搭載し、容量の大きなアプリケーション運用に対応しています。またMicroSDXCカードによるストレージの容量拡張も可能です。
高い耐環境性能
ｰ20℃から+70℃までの動作温度に対応。その他、ノイズや振動の試験をクリアしており、過酷な環境でも安定した稼働が可能です。

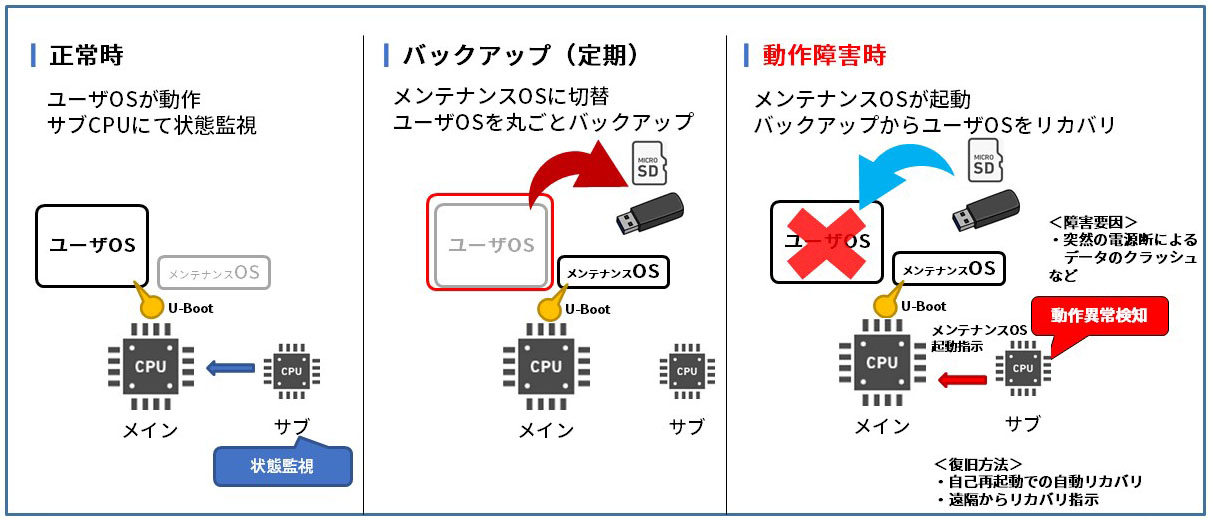

OSリカバリ機能
メインで使用する「ユーザOS」の他に、リカバリ用に「メンテナンスOS」を搭載しております。万が一ユーザOSがクラッシュした場合でも、メンテナンスOSが動作しバックアップファイルを読み込むことでユーザOSを復旧することができ、アプリケーションやデータを保全し安定運用を可能にします。
デュアルSIM対応で冗長化を実現
SIMスロットが2個備わっており、それぞれ異なるキャリアのSIMを挿入することで冗長化（WAN側）が実現します。これによりキャリア網障害発生時には主回線から副回線に自動切換えができますので回線の通信断を防ぎ、遠隔監視・制御、データ収集など止めることなく運用することができます。
長期安定運用実現
電波状態による通信エラーなどを防ぐため、定時リセット設定や、死活監視など、自己復帰が可能な機能「ASC（Autonomous Stable Connection）」を搭載し、無人環境下でも安定運用を提供します。
インタフェース拡張に対応
各種インタフェースを追加拡張できる拡張ボードを2枚まで搭載することが可能です。シリアル通信（RS232C/RS485）や接点入出力（アナログ/デジタル）、無線（Bluetooth®/GNSS等）の機能に対応した拡張インタフェースを追加予定です。ハードウェア開発の手間をかけずに追加実装することができます。

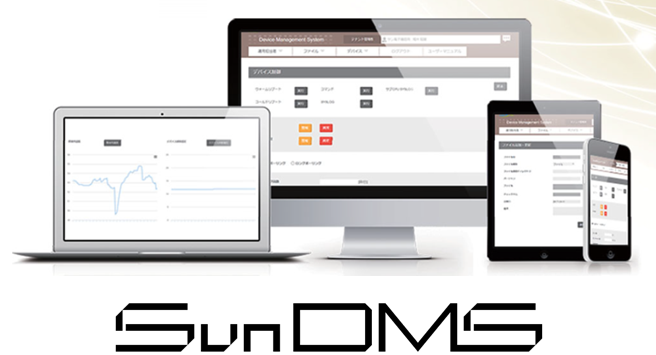

IoT/M2M遠隔管理サービス「SunDMS」に対応
安心・安定運用をより高い次元で行うため、ファームウェアの更新やログ、温度電圧管理、死活監視などの遠隔集中管理機能を提供します。
主な機能
【デバイス監視】
死活監視/状態監視
【デバイス制御】
OS切替/ファームウェア更新/アプリケーション配信/SSH秘密鍵の配信/再起動(ウォーム/コールドリブート)/システムログの取得/SSHリモートポートフォワードの接続・切断
【デバイス設定】
バックアップ設定・おやすみモード設定・電源制御機能設定などのスケジュール機能/OS復旧設定(メンテナンスOSで復旧する際の動作設定)
【その他機能】
機器ステータス情報出力/電波環境調査
仕様一覧
| 対応回線 | モバイルデータ通信 | LTE (NTTドコモ、KDDI、ソフトバンク) |
|---|---|---|
| 各種ブロードバンド回線 | 〇 | |
| 対応UIMカード | nanoSIM×2 | |
| インタフェース | シリアルインタフェース | - ※3 |
| イーサネット | 1000BASE-T / 100BASE-TX / 10BASE-T×2ポート （MDI/MDI-X 自動判別 全2重） |
|
| アンテナコネクタ | SMAレセプタクル×2 | |
| USB | USB3.0/HOST機能対応×1ポート | |
| モバイルインタフェース | B1(1920～1980MHz(UL)、2110～2170MHz(DL)) B8(880～915MHz(UL)、925～960MHz(DL)) B18(815～830MHz(UL)、860～875MHz(DL)) B19(830～845MHz(UL)、875～890MHz(DL)) B39(1880～1920MHz(UL)、1880～1920MHz(DL)) |
|
| ハードウェア構成 | 搭載モジュール | AM Telecom「AMM574」 |
| CPU | main:NXP i.MX 8M Plus(1.6GHz) sub:Renesas R5F100(32MHz) |
|
| NPU | 有り ※2 | |
| GPU | 有り ※2 | |
| メインメモリ | 2GB（LPDDR4-SDRAM） | |
| フラッシュメモリ | NOR-Flash:4MB(ブート) NAND-Flash:512MB(サブシステム) |
|
| 内部ストレージ | 20GB(eMMC pSLCモード) (システム用、ユーザー用) |
|
| 拡張ストレージ | MicroSDカードソケット×1(SDXC対応) | |
| LED | 10個(赤/緑1個、緑9個) | |
| 設定スイッチ | 4ビット1個 | |
| Pushスイッチ | 2個 (初期化、シャットダウン） | |
| 温度センサ | ケース内 3系統 | |
| 電圧監視 | DCIN電圧 1系統 | |
| 内蔵アンテナ | LTE用アンテナ×2 | |
| 電源 | 入力電圧 | DC 5～27.4V (±5%) |
| 消費電流 | 待受時：約220mA(DC12V)
通信時：約320mA(DC12V) 通信時最大：約500mA(DC12V) ※本体のみ |
|
| 消費電力 | 8W(最大)/5W(平均)/3.5W(おやすみモード)※本体のみ | |
| リップル | 200mVp-p以下 | |
| コネクタ | JST J11SF-03V-KX(極数3) | |
| 環境条件 | 動作温度 | -20～70℃ |
| 動作湿度 | 25～85%（結露なきこと） | |
| 保存温度 | -20～80℃ | |
| 保存湿度 | 25～85％（結露なきこと） | |
| 耐ノイズ性（※1） ACラインノイズ DCラインノイズ |
±2kV パルス幅100ns/1000ns（オプションのACアダプタのACラインに印加） ±2kV パルス幅100ns/1000ns（DC-INラインに印加） |
|
| 耐静電気性（※1） 接触放電 気中放電 |
±12kV（LAN/WANコネクタ外周部に印加、アンテナコネクタを除く） ±12kV（LAN/WANコネクタ外周部に印加、アンテナコネクタを除く） |
|
| 振動条件 | 装置単体において、加速度19.6m/s²（2g）、 振動周波数30～100Hzの振動（1掃引時間20分） を上下/左右/前後に加えた後に、各部の損傷、部品などに 脱落がなく、機能・性能に問題ないこと | |
| 重量 | 約450g（本体のみ） | |
| 外形寸法 | 約169(W) × 105(D) × 42 (H) 単位mm （突起部、取付金具除く） | |
| 材質 | ケース | 樹脂+鋼板 |
| 取付具 | 鋼板 | |
| サポートプロトコル | Ethernet | CSMA/CD |
| ルーティング | IPv4、IPv6 | |
| 認証 | PAP、CHAP、認証無 | |
| WANプロトコル | MBIM | |
| DHCP | サーバ機能 | ユーザでカスタム可能 ※4 |
| クライアント機能 | 有線接続 | |
| アップデート | APT（パッケージ管理ソフト）によるアップデート SunDMSによるアップデート |
|
| WANハートビート | 相手先 | モバイル通信時のみ設定可能 |
| 送信間隔 | モバイル通信時のみ設定可能 | |
| 電源制御 | ソフトウェア | |
| ハードウェアウォッチドッグ | 信号タイミング | 常時監視(30秒～86,400秒 1秒毎) |
| 発動条件 | 定期信号不受信後即時 | |
| 発動動作 | 本体電源OFFから10秒後に再起動 | |
| 有線WAN接続方式 | 固定IP、DHCP、PPPoE（Numbered接続） | |
| ダイヤルアップ自動発信条件 | 常時接続 | |
| 回線冗長化 | SIM1/SIM2での冗長化 | |
| モバイル通信端末情報 | 自局電話番号、アンテナレベル、IMEI、ICCID SIMスロット、IPアドレス、PLMN、IMSI |
|
| ロギング ログの内容 |
Debian標準機能 | |
| 設定情報管理 | サン電子アプリケーションの設定のみWebブラウザで設定可能 SunDMSから一部設定の取得・保存が可能 |
|
| 時刻管理 | 設定方法 | NTPサーバ設定/ 手動設定 / 通信モジュールより取得 |
| 更新時間設定 | - | |
| おやすみモード(省電力モード) | 〇 | |
| サン電子IoT / M2Mデバイス遠隔管理サービス SunDMS | 死活監視
メンテナンスOS/ユーザOS切り替え OS復旧設定 SSHリモートポートフォワード 秘密鍵ファイル配信機能 接続モードと通信頻度設定変更 アプリケーション配信(Debianパッケージ) 供給電圧/筐体内温度/電波受信強度/電波品質のアラート通知 データ出力 ファイル配信機能 ファームウェア更新 再起動指示(ウォームリブート/コールドリブート) システムログ取得 IPアドレス表示(機器アクセス) スケジュール一括設定 IPアドレス確認(ダイナミックDNS契約者のみ) 電波環境調査 供給電圧/筐体内温度/電波受信強度/電波品質のグラフ表示 |
|
| MTBF | 300,000時間 | |
| RoHS2対応 | 〇 | |
| 規格 | JIS D 1601-1995 3種-A種(自動車部品振動試験規格) VCCIクラスA |
|
| 保証 | 1年間 | |
| 付属品 | スタートアップマニュアル（保証書付） | |
| オプション品 | LTEアンテナ、ACアダプタ、固定金具、拡張ボード（※5） | |
| OS | Linuxカーネル | Linux5.10 |
| ディストリビューション | Debian11 | |
| システム管理 | systemd | |
| ドライバサポート | UART、Ethernet、GPIO、I2C、SPI、USB(HOST) リアルタイムクロック |
|
