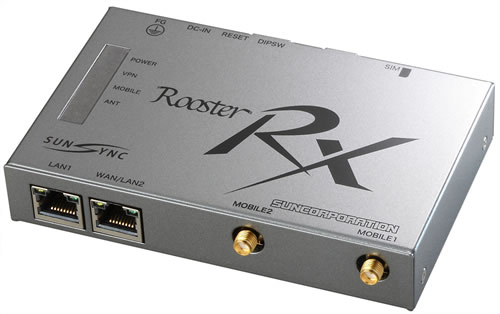

RX160 Roosterシリーズ
KDDI LTE対応通信モジュール「KYM11」搭載型
-
品名
RX160 SC-RRX160
-
型番
SC-RRX160
-
コード
11S-R10-0160
-
標準価格
オープンプライス
-
JANコード
4907940130193
-
発売日
2014年07月18日発売
-
同梱品
スタートアップマニュアル
※別途オプション品をご購入ください。 -
最終受注受付日
2019年3月29日（金）
-
最終出荷日
2019年6月28日（金）
Rooster RXは、無人環境でも安定運用が可能な自律接続維持機能（ASC：Autonomous Stable Connection）を搭載し、基本ルータ機能に加え、フレッツ光などの有線回線や、VPN機能（IPsec、L2TPサーバ、PPTPサーバ）に対応した、IoT/M2Mルータです。高機能ながらコンパクト設計で、小型かつローコスト（当社比）での提供を可能にしました。
製品特長
IoT/M2M遠隔管理サービス「SunDMS」を搭載
Roosterシリーズの安心・安定運用をより高い次元で行うため、ファームウェアの更新やログ、温度、電圧管理、死活監視などの遠隔集中管理機能を無償で提供します。
詳細はこちら
KDDI LTE網に対応
KDDIの「KYM11」を搭載し、LTEエリア内で下り最大75Mbps、上り最大25Mbpsのパケット通信に対応。OTA（Over The Air）機能による開通管理も可能で、外付けSIMカードにも対応しております。
※MVNO事業者様のSIMはご利用いただけません。
冗長構成（回線バックアップ機能）
LAN×1ポート、WAN×1ポートの計2ポートを搭載し、有線回線の利用のほか、LTE/3Gネットワークにも利用することが可能です。また、1台のルータで無線回線と有線回線で冗長構成が可能です。
コンパクトなサイズながら、多様なルータ機能を搭載
筐体は127（W）×81（D）×22（H）mm とコンパクトなサイズながら、基本ルータ機能に加え、フレッツ光などの有線回線や、VPN機能（IPsec、L2TPサーバ、PPTPサーバ）に対応し、様々なIoT/M2Mソリューションに適したルータです。
低消費電力を実現
「おやすみモード」を搭載し、LTE通信を行っていない待機時には低消費電力状態（0.3W）となり、低消費電力を実現しました。
広い温度範囲、各種電源電圧に対応可能
動作温度範囲を-20～60℃とし、電源電圧も5～24Ｖを実現し、様々なIoT/M2M市場の環境下でも対応が可能です。
長期安定運用実現
電波状態による通信エラーなどを防ぐため、定時リセット設定や、死活監視など、自己復帰が可能な機能「ASC（Autonomous Stable Connection）」を搭載し、無人環境下でも安定運用を提供します。
仕様一覧
| インターフェース | LAN1/WAN・LAN2ポート | 100BASE-TX/10BASE-T×2ポート（MDI/MDI-X 自動判別） | |
|---|---|---|---|
| アンテナコネクタ | SMA×2 | ||
| RFインターフェース | 無線周波数 | 800MHz | |
| アクセス方式 | LTE/FDD SC-FDMA（上り）OFDMA（下り） | ||
| 搭載モジュール | 京セラ「KYM11」 | ||
| データ通信速度 | 上り：最大25Mbps（※5） 下り：最大75Mbps（※5） |
||
| ハードウェア構成 | CPU | メイン：freescale i.MX287（400MHz） | |
| メインメモリ | 128MB（DDR2） | ||
| フラッシュメモリ | NOR Flash：3系統 ・4MB（IPL用） ・4MB（ログ保存用） ・16MB（ファイルシステム） |
||
|
LED |
8個 | ||
| DIPスイッチ | 4ビット1個 | ||
| Pushスイッチ | 1個 | ||
| 温度センサ | ケース内 2系統 | ||
| 電圧監視 | DCIN電圧 1系統 | ||
| 電源 | 入力電圧 | DC5～27.4V（±5%） | |
| 消費電流 | 待受時：約100mA（DC12V） 通信時：約150ｍA（DC12V） 通信時最大：約0.5A（DC12V） |
||
| 消費電力 | 5W（最大）/2W（平均） | ||
| リップル | 100mVp-p以下 | ||
| コネクタ | JST PAP-02V-S | ||
| 環境条件 | 動作温度 | -20～60℃ | |
| 動作湿度 | 25～85%（結露なきこと） | ||
| 保存温度 | -20～70℃ | ||
| 保存湿度 | 25～85％（結露なきこと） | ||
| 耐ノイズ性（※1） ACラインノイズ DCラインノイズ |
±2000V パルス幅100ns/1000ns（※7） ±2000V パルス幅100ns/1000ns（※8） |
||
| 耐静電気（※1） 直接放電 気中放電 |
±10KV（LAN/WANコネクタ外周部に印加） ±10KV（LAN/WANコネクタ外周部に印加） （アンテナコネクタを除く） |
||
| 振動条件（※1） | 装置単体において、加速度19.6m/s²（2g）、振動周波数30～100Hzの振動（1掃引時間20分）を上下/左右/前後に加えた後に、各部の損傷、部品などに脱落がなく、機能・性能に問題ないこと | ||
| 重量 | 約350g（本体のみ） | ||
| 外形寸法 | 約22（H）×81（D）×127（W） 単位mm （突起部、取付金具除く） 約22（H）×88.5（D）×127（W） 単位mm （コネクタ突起部含む、取付金具除く） |
||
| サポートプロトコル | Ethernet | CSMA/CD | |
| ルーティング | IPのみ | ||
| 認証 | PAP、CHAP、MS-CHAP、MS-CHAPv2 | ||
| WANプロトコル | PPP | ||
| 管理プロトコル | SNMPv1 | ||
| DHCP | サーバ機能 | LAN側最大253クライアント （DNSサーバIP指定、リース時間設定可） |
|
| クライアント機能 | 有線接続 | ||
| アドレス変換 | NAT/IPマスカレード | ||
| VPNパススルー | IPsec/PPTPパススルー | ||
| サーバ公開 | バーチャルサーバ（最大32件設定可） DMZホスト（1件設定可） |
||
| スタティックルーティングテーブル | 最大128件登録可能 | ||
| アップデート | WWWブラウザによるアップデート TELNETによるアップデート（ftp/tftpサーバからダウンロード） SunDMSによるアップデート（※9） |
||
| アドレス解決 | インターフェイス指定 | 可能 | |
| アドレス登録 | 1件 | ||
| メッセージ登録 | 1件 | ||
| プロトコル | SMTP、POP | ||
| ダイナミックDNS | SunDMS（suncomm.DDNS）（※2） | ||
| 更新時間設定 | 可能（5分～） | ||
| WANハートビート | 相手先 | 任意のアドレス設定 | |
| 更新時間設定 | 可能（1分～） | ||
| 無通信監視タイマー | 設定可能 | ||
| 電源制御 | ・ハードウェアおよびソフトウェア ・モバイル通信端末 |
||
| ハードウェアウォッチドッグ 信号受信タイミング 発動条件 発動動作 |
常時監視（1秒毎） 信号不受信から112±16秒後 本体電源OFFから10秒後に再起動 |
||
| 有線LAN接続方式 | 固定IP、DHCP、PPPoE（Numbered接続） | ||
| ダイヤルアップ自動発信条件 | ダイヤルアップ/自動接続 ・LAN側からのパケット送出 ・IPsec/セッションキープ ・WANハートビート ・NTP ・SunDMS（※9） ダイヤルアップ/セッションキープ |
||
| ダイヤルアップ手動発信/切断 | 可能 | ||
| ダイヤルアップ先設定 | 8件 | ||
| ダイヤルアップセッションキープ | 可能 | ||
| 回線バックアップ | 可能 | ||
| WAN側IPアドレス固定 | 可能 | ||
| モバイル通信端末情報 | 自局電話番号、電界強度、IMEI、ICCID | ||
| 位置測位情報取得 | 経度、緯度、標高が受信可能（※4） | ||
| WakeOn | IP着信、SMS受信 | ||
| VPN（IPsec）機能 | 暗号化 | AES256bit、3DES | |
| アルゴリズム | IKE（メインモード、アグレッシブモード） | ||
| 接続要求 | イニシエータ、レスポンダ | ||
| 接続可能数 | 最大16件 | ||
| セッションキープ設定 | 可能 | ||
| キープアライブ設定 | 可能 | ||
| バックアップ設定 | 別VPN装置への接続設定可能 （1セッションにつき1件） |
||
| LifeTime設定 | 可能 | ||
| NATトラバーサル | 可能 | ||
| VPN（PPTP）機能 | 暗号化 | GRE | |
| 接続可能数 | 最大16件 | ||
| 認証方式 | PAP、CHAP、MS-CHAP、MS-CHAPv2 | ||
| VPN（L2TP）機能 | IPsec暗号化 | AES256bit、3DES | |
| IPsec認証方式 | MD5、SHA-1 | ||
| 接続可能数 | 最大16件 | PPP認証方式 | PAP、CHAP、MS-CHAP、MS-CHAPv2 |
| APN設定 | 1件 | ||
| ロギング | 本体内蔵の不揮発性メモリへ保存 ・WWWブラウザによる各種ログ表示 ・TELNETによる各種ログ表示 ・TELNETによるftpサーバへの全ログ保存 ・Syslogでの出力 ・SunDMSからの取得（※9） |
||
| ログの内容 | ・パケット通信ログ ・パケット遮断ログ ・モバイル通信端末ログ ・WANログ ・アドレス解決ログ ・WANハートビートログ ・DHCPログ ・IPsecログ ・PPTPログ ・PPPログ ・L2TPログ ・システムログ ・SunDMSログ（※9） |
||
| 設定情報管理 | ・WWWブラウザによるファイル保存、読み込み ・TELNET上でのコマンドによる読み込み、書き込み ・TELNETによるftp/tftpサーバからの読み込み ・SunDMSからの取得・保存（※9） |
||
| FORWARDフィルタリング | 最大128件登録可能 以下の各パラメータによるフィルタリング ・インターフェイス ・方向 ・動作（許可または遮断） ・プロトコル ・宛先IPアドレス ・宛先ポート |
||
| INPUTフィルタリング | 最大64件登録可能 以下の各パラメータによるフィルタリング ・動作（許可または遮断） ・プロトコル ・相手IPアドレス ・ネットマスク ・相手ポート |
||
| MACフィルタリング | 最大32件登録可能 | ||
| インターネット経由のリモートセットアップ | 可能 | ||
| 時刻管理 | 設定方法 | NTPサーバ設定/手動設定/LTEモジュールより取得 | |
| 更新時間設定 | 可能 | ||
| おやすみモード | 有効条件 | 待機時 | |
| 非活性デバイス | 待機時 CPU、LAN/WAN、LED（POWERランプ以外）、温度センサ、電圧センサ、スイッチ類、ログ保存 |
||
| 動作条件 | 省電力動作へ ・ユーザ指定 曜日、時刻指定 ・モバイル通信未接続状態が指定時間続く 通常動作へ ・ユーザ指定 曜日、指定時刻 ・モバイル通信着信時（IP、SMS（センタープッシュ）） |
||
| 消費電力 | 省電力動作 待機時：0.3W | ||
| 対応SIMカード | nanoSIMカード | ||
| MTBF | 900,000時間 | ||
| 保証 | 1年間 | ||
| 付属品 | スタートアップマニュアル（保証書付き）（※3、※6） | ||
| 規格 | VCCI クラスA | ||
